KIT FISSAGGIO COMPLETO PER 6 MODULI FOTOVOLTAICI TETTO PIANO

777,35

Descrizione

Kit fissaggio completo per 6 moduli fotovoltaici su tetto piano (larghezza massima 1 mt)

Kit struttura di sostegno per il montaggio e l’installazione su tetto piano di 6 pannelli solari fotovoltaici.

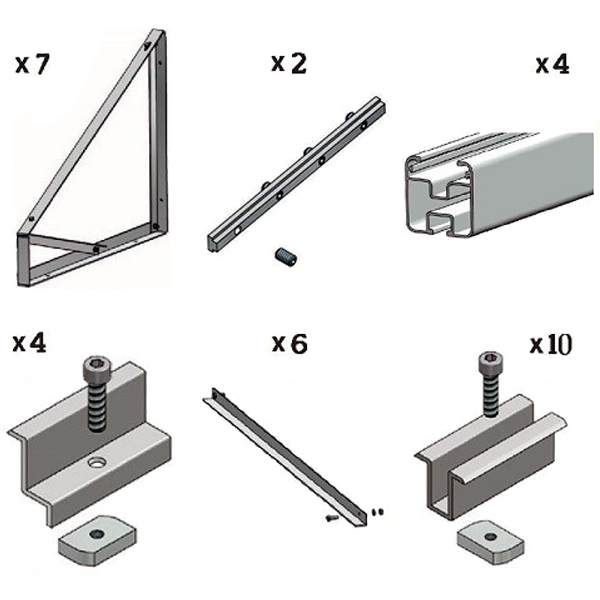

Il kit per installare 6 pannelli fotovoltaici su tetto piano è formato da:
– 7 Supporto triangolare 30° senza zavorra
– 2 Barrette di allineamento longherone
– 4 Profilo longherone in alluminio da 3,15 mt.
– 4 Morsetto finale con blocchetto eccentrico e vite
– 6 Staffa di rinforzo controvento in alluminio per supporti fissi triangolari tetto piano
– 10 Morsetto centrale con blocchetto eccentrico e vite

Questo kit di staffaggio serve a fissare i moduli su tetti piani.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.

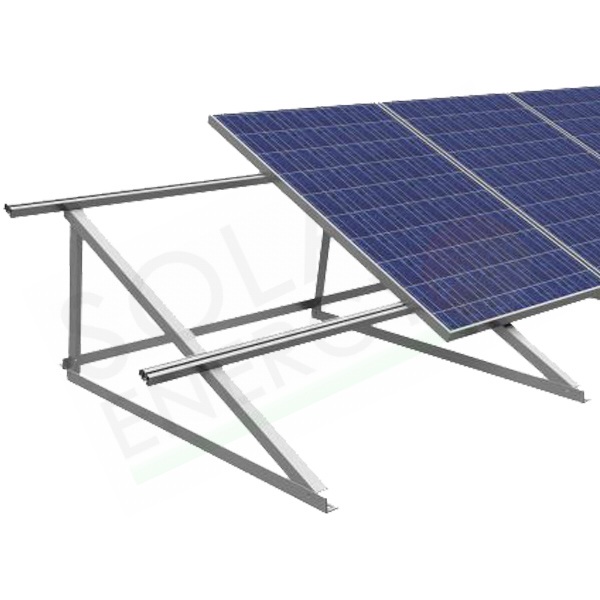

Le fasi di montaggio del kit di supporto per tetto piano sono le seguenti:
1. Fissare sulla superficie piana del tetto i 7 supporti triangolari equidistanti fra loro;
2. Unire i 4 profili tra loro, mediante le 2 barrette di allineamento, in modo da ottenere due longheroni di circa 6,30 mt ciascuno;
3. Fissare i 2 profili longherone ricavati sui supporti precedentemente montati, in modo da ottenere due sbarre parallele equidistanti;
4. Appoggiare delicatamente i 6 pannelli fotovoltaici sui profili e bloccare il tutto con i 4 morsetti finali e i 10 morsetti centrali;
5. Fissare sul retro dei supporti triangolari i 6 controvento collegando, rispettivamente, la parte superiore del primo supporto con quella inferiore di quello che segue, fino ad ottenere tre diagonali consecutive.

Kit fissaggio completo per 6 moduli fotovoltaici su tetto piano
