KIT FISSAGGIO COMPLETO PER 5 MODULI FOTOVOLTAICI TETTO A FALDA CON VITE PER CALCESTRUZZO

295,22

Descrizione

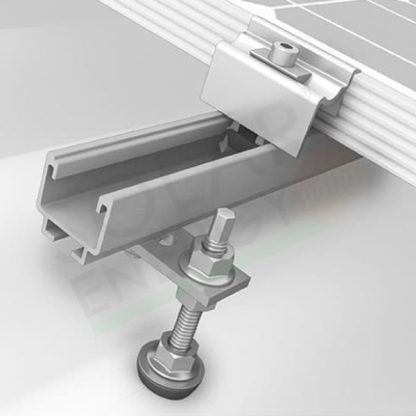

Kit fissaggio completo per 5 moduli fotovoltaici tetto a falda con vite per calcestruzzo

Kit struttura per tetto a falda con tegola o coppo in calcestruzzo per 5 pannelli solari fotovoltaici.
In particolare, il kit KSVC5 è formato da 42 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore

Il kit è formato da:
– 4 Profilo in alluminio da 3,15mt.
– 2 Barretta allineamento
– 12 Piastrina per elementi filettati M10 in acciaio inox
– 4 Morsetto finale con blocchetto eccentrico a vite
– 8 Morsetto centrale con blocchetto eccentrico a vite
– 12 Vite autofilettante doppio filetto per calcestruzzo

Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.

Le fasi di montaggio del kit KSVC5 sono le seguenti:
1. Forare, con diametro opportuno, le 12 tegole che si trovano esattamente sul punto di fissaggio delle viti autofilettanti, per permettere alle stesse di fuoriuscire;
2. Fissare le 12 viti autofilettanti per calcestruzzo nei punti prestabiliti ed inserire le tegole precedentemente forate, in modo da far fuoriuscire la parte estrema delle viti stesse;
3. Inserire le 12 piastrine per elementi filettati sulle rispettive viti autofilettanti bloccandole fra i due dadi flangiati, presenti alle estremità di ognuna, all’altezza desiderata;
4. Unire i 4 profili tra loro, mediante le 2 barrette di allineamento, in modo da ottenere due longheroni di circa 6,30 mt ciascuno;
4. Fissare sulle piastrine i 2 profili longherone ricavati, in modo da ottenere due sbarre parallele equidistanti;
5. Appoggiare delicatamente i 5 pannelli fotovoltaici sui profili e bloccare le parti esterne con i 4 morsetti finali e quelle centrali con gli 8 morsetti centrali.

Kit fissaggio completo per 5 moduli fotovoltaici tetto a falda con vite per calcestruzzo
