Descrizione

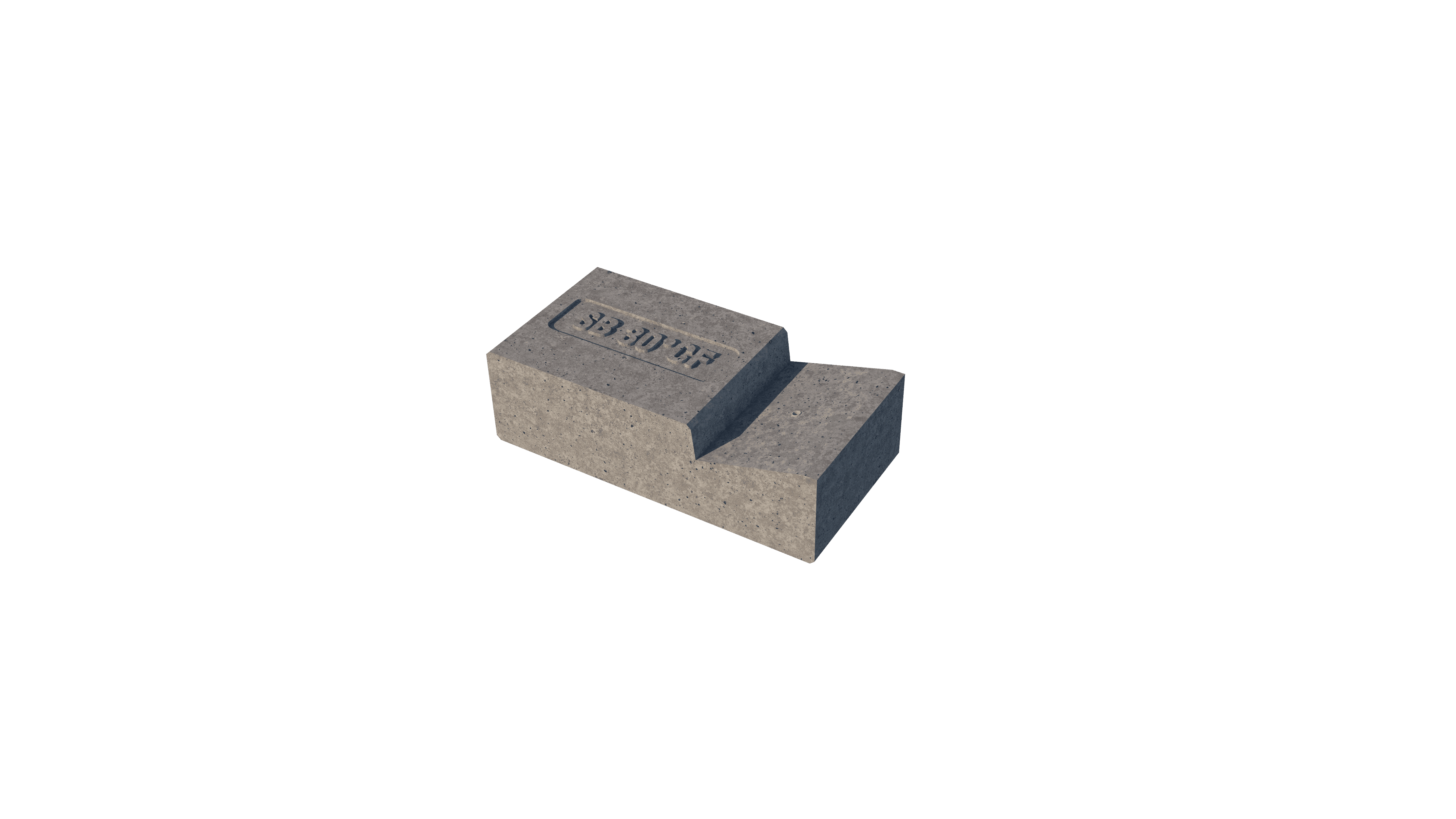

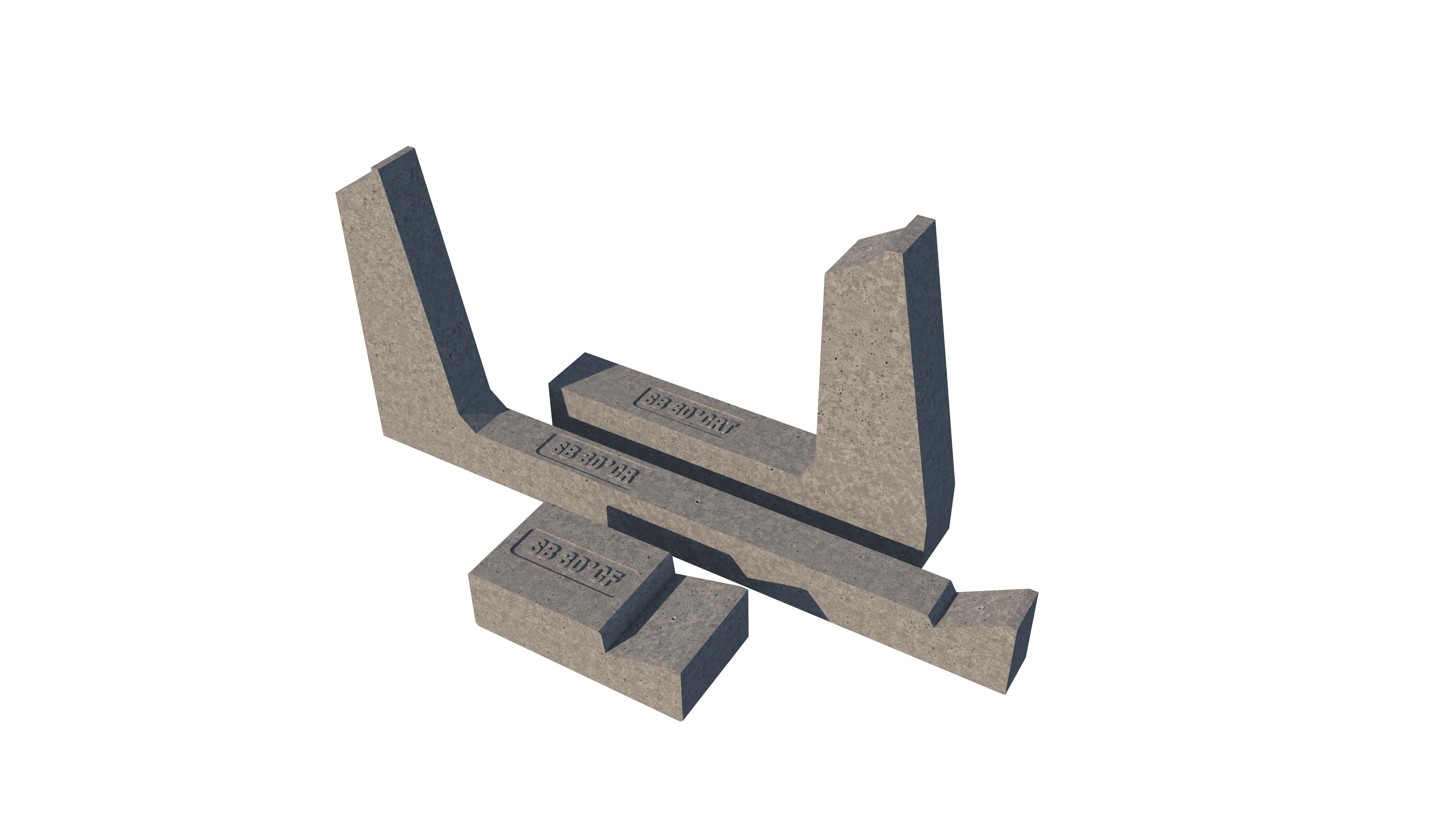

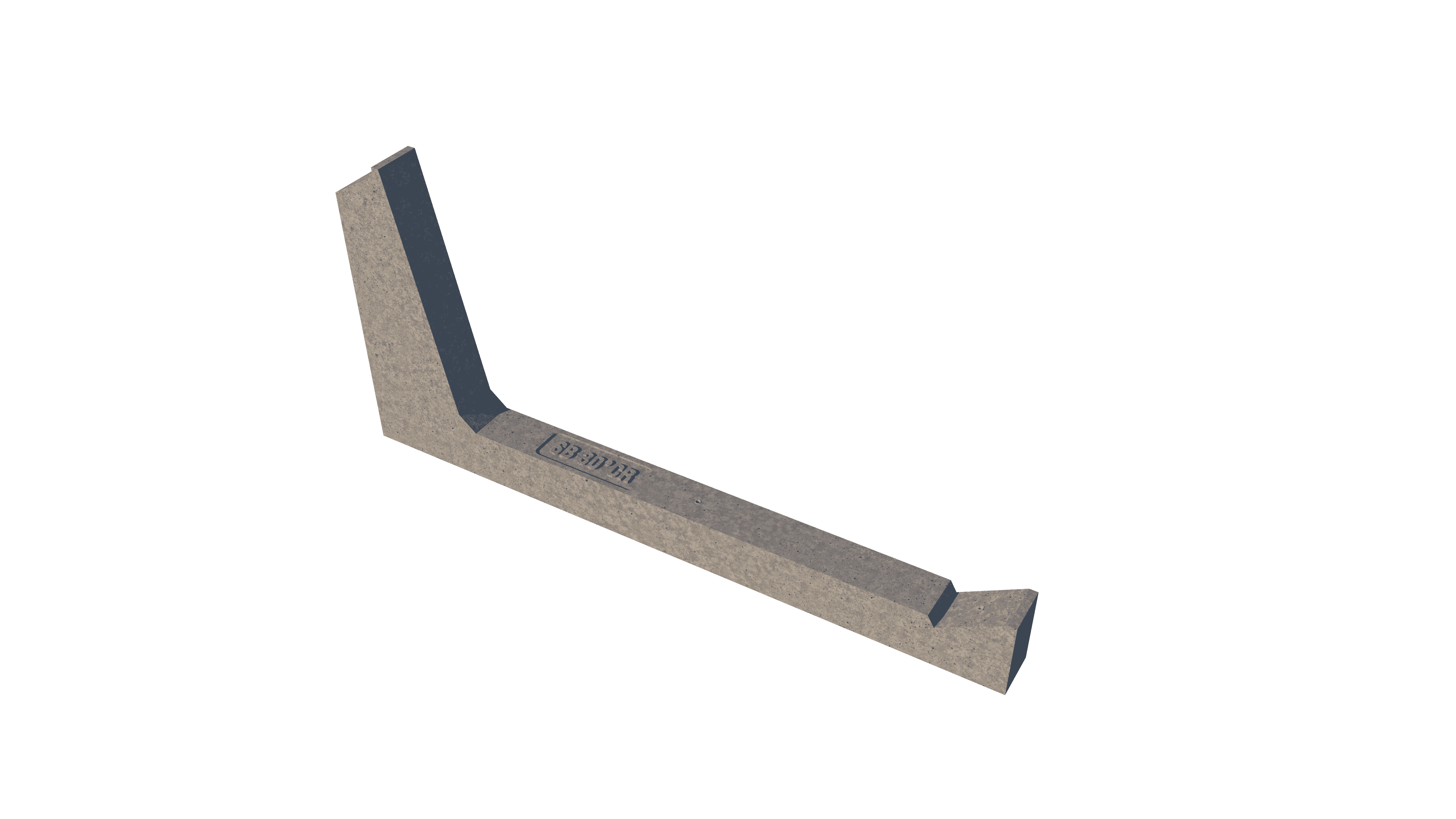

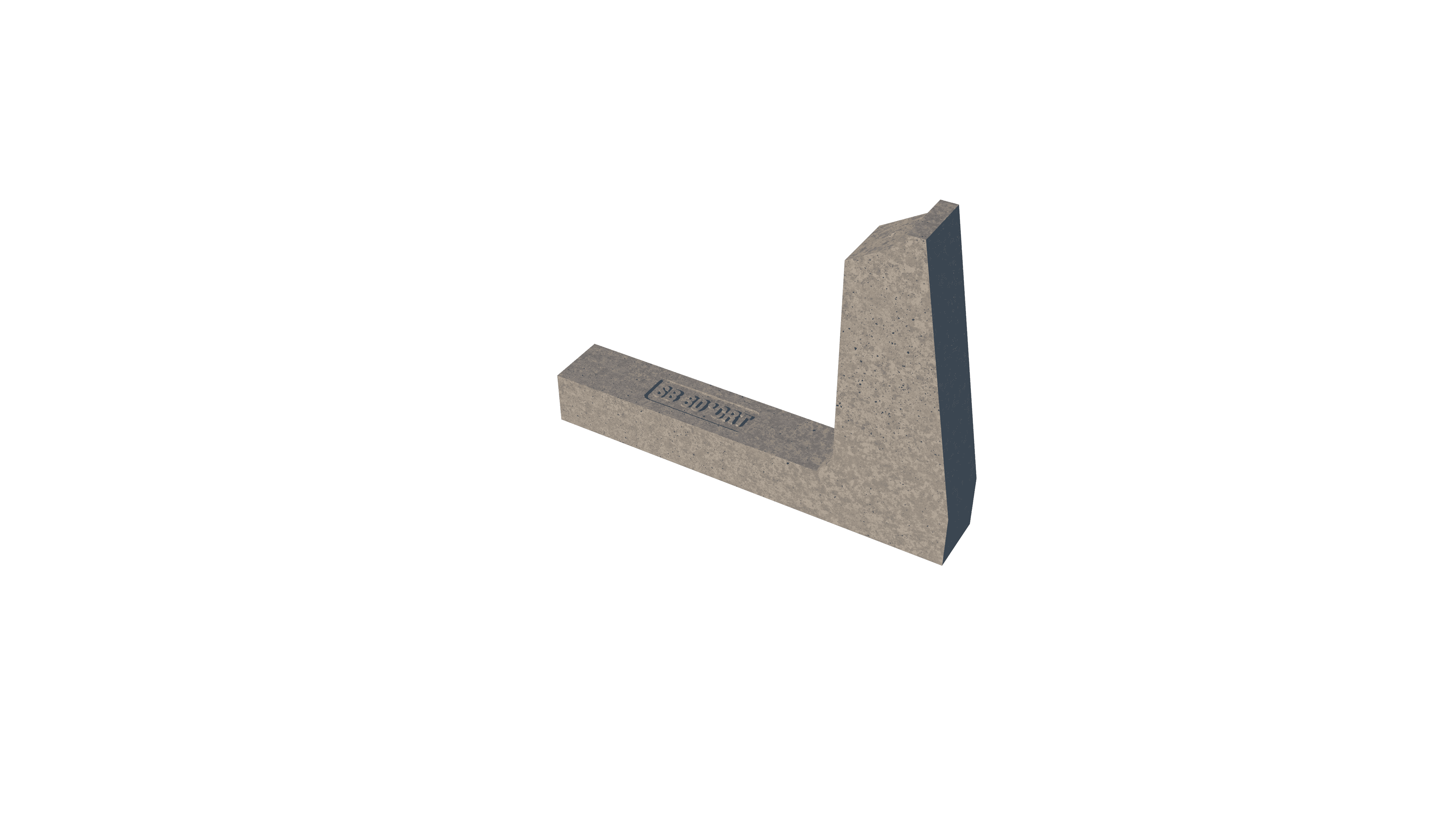

SISTEMA CONNECT 30° ORIZZONTALE

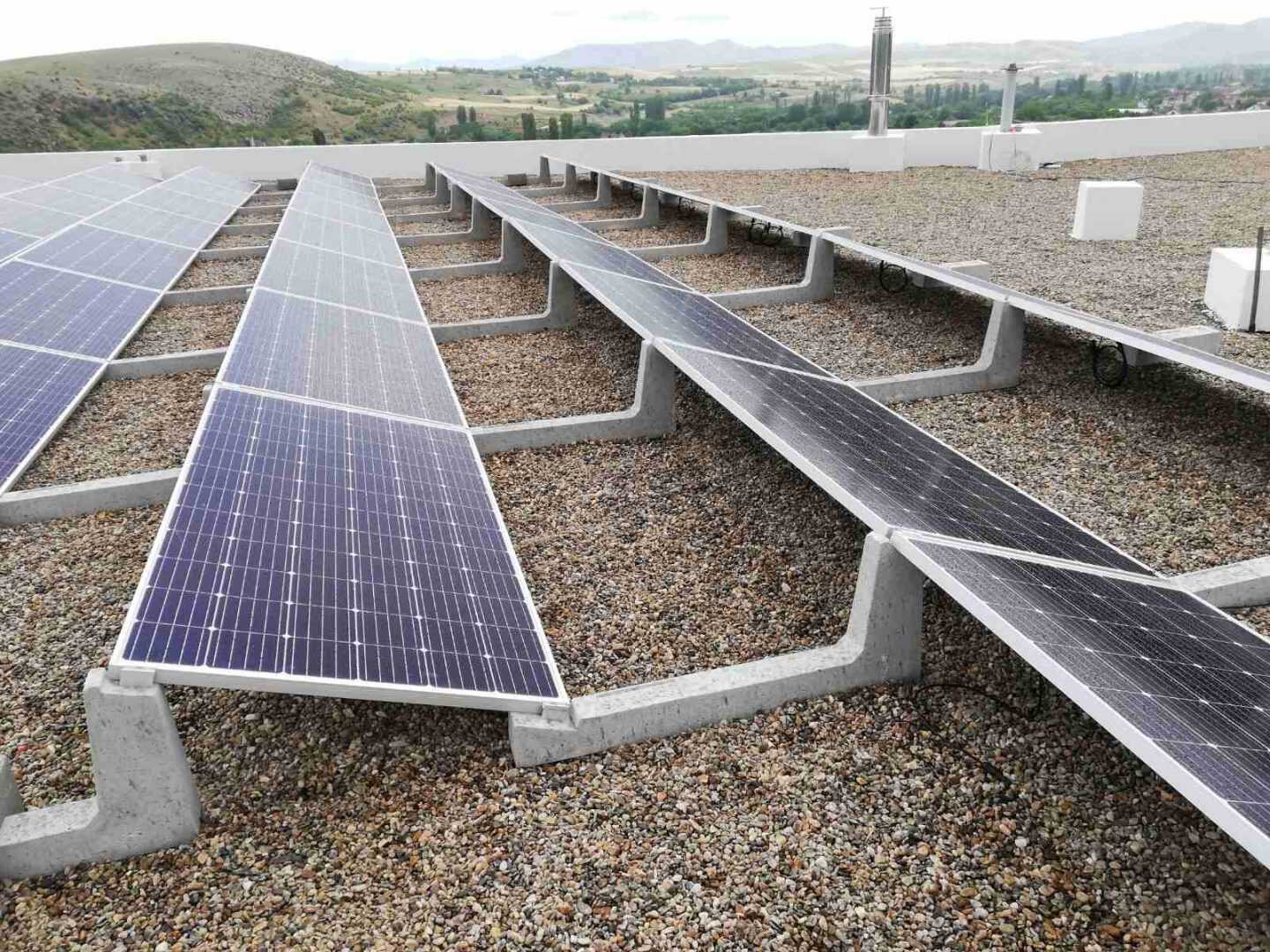

Il sistema Sun Ballast Connect crea un reticolo composto di zavorre e moduli fotovoltaici concatenati fra loro, rendendo le file solidali tra di loro. Questo garantisce un’elevata tenuta al vento come confermato dalle meticolose verifiche con simulatori di fluidodinamica e di carichi strutturali di snervamento, conseguendo ottimi risultati di tenuta al vento. Tutto questo a fronte di pesi kg/mq ridotti. Nel suo complesso, il sistema di zavorre più moduli, riporta un carico in copertura di circa 15-20 kg/mq.
La zavorra Connect è adatta a qualsiasi tipo di modulo con cornice di cui è prevista la posa orizzontale con inclinazione 5°, 10°, 15°, 20° e 30°. Inoltre per l’inclinazione 10° gradi è disponibile anche la soluzione per posa dei moduli fotovoltaici in verticale.
Applicazione
Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.
Inclinazione dei moduli
30°
Quantità per bancale
30
Peso zavorra
21.5 kg
Dimensioni bancale
86 cm x 86 cm, h = 60 cm
Distanza fra pannelli
104 cm
Peso totale bancale
600 Kg
Orientamento del modulo fv
Orizzontale
Dimensione del pannello fv
Pannello Standard 1650×1000 o similari.
