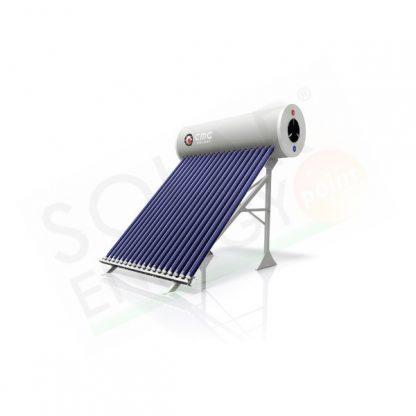

CMG SOLARI KIT IF 150 TETTO SPIOVENTE – SISTEMA INERZIALE 150 LT

0,00

COD: INF.150-TS Categoria: Tag:

Descrizione

CMG Solari Kit IF 150 Tetto spiovente – Sistema inerziale 150 litri

Il meccanismo di scambio termico inerziale permette il riscaldamento dell’acqua sanitaria anche diverse ore dopo la fine del soleggiamento (Brevetto Internazionale).
La peculiarità tecnologica, infatti, è rappresentata dall’utilizzo di un doppio circuito ad elevata inerzia termica capace di garantire il massimo assorbimento della radiazione solare e le minime dispersioni termiche anche nelle condizioni ambientali più sfavorevoli, come quelle invernali, grazie anche alla tecnologia sottovuoto.

Esempi di installazione

CMG Solari Kit IF 150 Tetto spiovente – Sistema inerziale 150 litri

Caratteristiche:

– Meccanismo di scambio termico inerziale
– Grande capacità di accumulo del calore
– Riscaldamento possibile anche dopo il soleggiamento e funzionamento durante tutto l’anno
– Semplicità e rapidità di installazione
– Bollitore in acciaio con doppio trattamento di vetrificazione a 850 °C
– Installabile su tetto piano e tetto spiovente
– Brevetto internazionale WO 2013069034 A1
– Sistema certificato Solar Keymark
– Garanzia 5 anni

Specifiche tecniche

 TUBI SOTTOVUOTO
Tipologia: Doppia parete di vetro tipo Sydney.
Materiale: Borosilicato con rivestimento selettivo AlN/AIN-SS/Cu.
Dimensioni: Spessore: 1.6 mm. Diametro interno: Ø43 mm. Diametro esterno: Ø58 mm. Lunghezza totale: 1800 mm.
Temperatura di stagnazione: 120 °C
Assorbimento: 92 ± 5% / Emissione: 8 ± 5%

BOLLITORE
Tipologia: Serbatoio con doppio circuito ad intercapedine (scambiatore) specifico per sistema a tubi sottovuoto Inerziale.
Materiale: Boiler e scambiatore interno in acciaio al carbonio secondo EN 10130, saldatura MAG.
Protezione anti-corrosione: Trattamento di vetrificazione liquida a 850°C, secondo DIN 4753, e anodo di magnesio (EN 12438).
Isolazione: Schiuma poliuretanica rigida 48 kg/m3 autoestinguente (DIN 53420 e DIN 4102).
Rivestimento: acciaio laminato preverniciato ad alta temperatura, spessore 0,5mm, secondo EN 10204, colore RAL 9006.
Pressione massima di lavoro: 10 bar / Pressione di collaudo: 15 bar (EN 12976)
Pressione massima di lavoro scambiatore: 3,4 bar / Pressione di collaudo scambiatore: 5 bar (EN 12976)

STRUTTURA DI SUPPORTO
Lamierati in acciaio zincato DX51D-Z, spessore 1.5 mm (2 mm sui montanti). Bulloneria zincata M8, dadi flangiati.

VALVOLE
Valvola di sicurezza (circ. primario): Mat: Ottone. Dim.: 1/2” F. Taratura < 30kPa (300 mbar).
Valvola combinata sicurezza e non-ritorno (circ. secondario): Mat: Ottone. Dim. 1/2” MF (su richiesta 3/4”). Taratura 8.5 bar.

Dimensioni

CMG Solari Kit IF 150 Tetto spiovente – Sistema inerziale 150 litri

Principio di funzionamento

Il fluido contenuto nei tubi sottovuoto si riscalda durante il giorno trasmettendo il calore al serbatoio d’acqua sanitaria tramite il circuito primario.
Quest’ultimo, in fase di soleggiamento, è in grado di accumulare una notevole quantità di calore, costituendo così un accumulo inerziale, una sorta di “batteria di calore”, a cui
è possibile attingere in caso di necessità.
Dopo una giornata di sole, ad esempio, in totale assenza di luce solare e svuotando interamente il serbatoio, il sistema è in grado di riscaldare nuovamente l’acqua fredda, grazie al calore precedentemente accumulato nel circuito primario.

Brevetto Internazionale CMG – WO 2013069034 A1

CMG Solari Kit IF 150 Tetto spiovente – Sistema inerziale 150 litriCMG Solari Kit IF 150 Tetto spiovente – Sistema inerziale 150 litri



Download
Scheda Tecnica





Solare Termico Capacità 150 Lt Collettori 1 Fabbisogno 2-3 Persone
