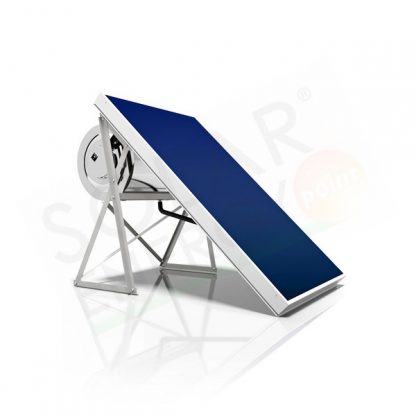

CMG SOLARI KIT NEW EFFICIENT NEX 151-2.5 TETTO SPIOVENTE – SISTEMA A CONDENSAZIONE 150 LT

1.365,00

COD: NEX.H151-2,5TS Categoria: Tag:

Descrizione

CMG Solari Kit New Efficient NEX 151-2.5 Tetto spiovente – Sistema a condensazione 150 litri

La circolazione naturale a Condensazione è un particolare sistema di funzionamento che sfrutta il naturale processo di evaporazione e condensazione di un fluido per attuare il trasferimento del calore.
Grazie a questa tecnologia, lo scambio termico avviene a velocità molto più elevate dei sistemi tradizionali, contrastando l’innesco di circolazioni inverse parassite, che costituiscono un elemento critico per tutti gli altri sistemi solari termici in cui il bollitore è sottoposto rispetto al collettore.

CMG Solari Kit New Efficient NEX 151-2.5 Tetto spiovente – Sistema a condensazione 150 litri

Caratteristiche:
– Meccanismo di scambio termico a condensazione
– Alte performance e velocità di innesco del ciclo di scambio
– Nessuna manutenzione necessaria sul circuito primario
– Serbatoio occultato e separabile dal collettore
– Brevetto italiano n.0001395011 e PCT 1B2009/006987
– Certificazione Solar Keymark
– Garanzia di 5 anni

Specifiche tecniche

 1 x CMG SOLARI EXCEL 2500 – COLLETTORE PIANO SELETTIVO VERTICALE 2.5 MQ:
Tipologia: Collettore vetrato piano selettivo verticale (2.5 e 2.9 m2) ed orizzontale (2.5 m2) specifici per sistema New Efficient.
Materiale: Telaio in alluminio anodizzato, assorbitore full-plate in alluminio con arpa in rame saldata al laser e trattamento Blue-Select.
Isolazione: Pannelli in lana di roccia; posteriore: spessore 40mm, densità 50 kg/m3 ; sui lati: spessore 15mm, densità 60 kg/m3.
Vetro: Vetro di sicurezza temperato a basso contenuto di ferro; spessore: 4 mm. Trasmittanza solare: 91,8 %
Temperatura di stagnazione: 185 °C
Assorbimento: 95 ± 5%
Emissione: 5 ± 5%

 BOLLITORE 150 L
Tipologia: Serbatoio con doppio circuito ad intercapedine (scambiatore) specifico per sistema a Condensazione.
Materiale: Boiler e scambiatore interno in acciaio al carbonio secondo EN 10130, saldatura MAG.
Protezione anti-corrosione: Trattamento di vetrificazione liquida a 850°C, secondo DIN 4753, e anodo di magnesio (EN 12438).
Isolazione: Schiuma poliuretanica rigida 48 kg/m3 autoestinguente (DIN 53420 e DIN 4102).
Rivestimento: Acciaio laminato preverniciato ad alta temperatura, spessore 0,5mm, secondo EN 10204, colore RAL 9006.
Pressione massima di lavoro: 10 bar
Pressione di collaudo: 15 bar (EN 12976)
Pressione massima di lavoro scambiatore: 3,4 bar
Pressione di collaudo scambiatore: 5 bar (EN 12976)

 TUBAZIONE DI COLLEGAMENTO
Tipologia: Tubo in rame Ø12mm, con isolamento anti-UV autoestinguente.

 RACCORDERIA DI COLLEGAMENTO
Tipologia: Raccordi a bocchettone SAE 1/2” in ottone.

 STRUTTURA DI SUPPORTO
Tipologia: Lamierati in acciaio zincato DX51D-Z, spessore 1.5mm.

 VALVOLA
Valvole di carico: Valvole in ottone con attacco di carica SAE 1/4” e cappuccio con chiave.



Principio di funzionamento
Il sistema termico a condensazione realizza al suo interno la stessa sequenza che la natura compie durante quel processo conosciuto come il “ciclo dell’acqua”, che si rende manifesto a tutti con il fenomeno della pioggia.
Il fluido contenuto nel circuito, infatti, evapora grazie alla radiazione solare e risalendo la piastra assorbente, viene convogliato nello scambiatore di calore presente nel serbatoio.
Nello scambiatore, il fluido termovettore condensa cedendo la sua energia all’acqua contenuta nel serbatoio sottoforma di calore latente di condensazione e, tornando alla sua fase liquida, è così pronto per cominciare un nuovo ciclo.

CMG Solari Kit New Efficient NEX 151-2.5 Tetto spiovente – Sistema a condensazione 150 litri



Download
Scheda Tecnica





Solare Termico Capacità 150 Lt Collettori 1 Fabbisogno 2-3 Persone
