KIT FISSAGGIO COMPLETO PER 2 MODULI FOTOVOLTAICI TETTO PIANO

327,85

Descrizione

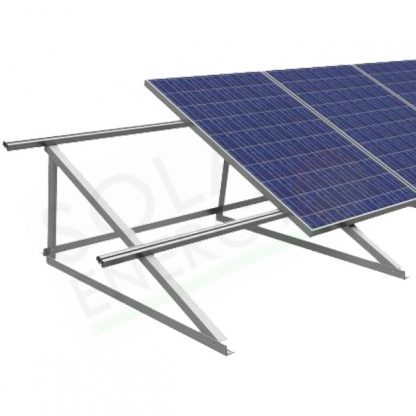

Kit fissaggio completo per 2 moduli fotovoltaici su tetto piano

Kit struttura di sostegno per il montaggio e l’installazione su tetto piano di 2 pannelli solari fotovoltaici.

Il kit per installare 2 pannelli fotovoltaici su tetto piano è formato da:
– 3 Supporto triangolare 30° verticale senza zavorra
– 2 Profilo in alluminio longherone da 3,15 mt.
– 4 Morsetto finale con blocchetto eccentrico e vite
– 2 Staffa di rinforzo controvento in alluminio per supporti fissi triangolari tetto piano
– 2 Morsetto centrale con blocchetto eccentrico e vite

Questo kit di staffaggio serve a fissare i moduli su tetti piani.
La sua installazione è semplice e veloce, infatti l’alluminio permette una managevollezza notevole con un peso totale molto basso.

Le fasi di montaggio del kit di supporto per tetto piano sono le seguenti:
1. Fissare sulla superficie piana del tetto i 3 supporti triangolari equidistanti fra loro;
2. Fissare i 2 profili sui supporti precedentemente montati, in modo da ottenere due sbarre (da 3,15 mt ciascuna) parallele equidistanti;
3. Appoggiare delicatamente i 2 pannelli fotovoltaici sui profili e bloccare il tutto con i 4 morsetti finali e i 2 morsetti centrali;
4. Fissare sul retro dei supporti triangolari i 2 controvento collegando, rispettivamente, la parte superiore del supporto che precede con quella inferiore di quello che segue, fino ad ottenere due diagonali consecutive.

Kit fissaggio completo per 2 moduli fotovoltaici su tetto piano
