Descrizione
Kit fotovoltaico completo Ja Solar – Zcs 3,3 kW con accumulo
Componenti del kit
12 Moduli fotovoltaici policristallini Ja Solar 280W JAP6-60-280
1 Inverter ZCS HYD 3000 con caricabatterie integrato (CEI 0-21)
1 Batterie al Litio Pylontech US2000 PLUS da 2.4 kWh DoD 90% (Selezionabili)
1 Quadro DC 2 Stringhe con sezionatore – 600VDC (2 Uscite)
1 Quadro AC 3-4,5 kW monofase con sezionatore
2 Kit fissaggio completo per 6 moduli in verticale
24 Staffe di fissaggio (Selezionabili)
Come Funziona:
Questo sistema permetterà di realizzare un impianto fotovoltaico connesso alla rete e allo stesso tempo di stoccare l’energia prodotta e non consumata in appositi accumulatori al litio in modo da poterla utilizzare quando l’impianto non produce, evitando il prelievo dalla rete.
I moduli fotovoltaici generano l’energia che viene utilizzata direttamente dai carichi domestici. L’energia prodotta in eccesso viene accumulata nelle batterie per un uso successivo.
In assenza di produzione l’energia accumulata è resa disponibile ai carichi. Quando non vi è richiesta di energia elettrica e la batteria è completamente carica, l’energia in eccesso può essere ceduta alla rete totalmente, in parte, oppure l’esportazione può essere anche esclusa.
Tutte le fasi di produzione, consumo e cessione dell’energia possono essere verificate tramite un sistema di monitoraggio.
Componenti del sistema:
12 moduli fotovoltaici JA SOLAR JAP6-60-280 S09 – MODULO FOTOVOLTAICO POLICRISTALLINO 280 W
JA Solar Holdings Co., Ltd. è un leader mondiale nella produzione di sistemi fotovoltaici ad elevate prestazioni che convertono la luce solare in energia elettrica per uso residenziale, commerciale e industriale. La società è stata fondata il 18 maggio 2005 e quotata in NASDAQ il 7 febbraio 2007. JA Solar è uno dei principali produttori al mondo di celle e moduli solari. I suoi prodotti standard e ad alta efficienza sono fra i più potenti e convenienti del settore.
Il modulo JA 4BB riduce la resistenza in serie della cella e le sollecitazioni fra i connettori delle celle, aumentando l’affidabilità e l’efficienza di conversione del modulo
Elevata potenza in uscita, massima efficienza di conversione 16,51 %
Progettato per applicazioni DC IEC 1000 V
La superficie antiriflesso e antisporco riduce la perdita di potenza dovuta a polvere e sporcizia
Prestazioni eccezionali in ambienti a bassa irradiazione solare
Ottima resistenza ai carichi meccanici: certificati per resistere a carichi di vento forte (2400 Pa) e carichi di neve (5400 Pa)
Elevata resistenza ai sali e all’ammoniaca certificata da TUV NORD
Qualità affidabile
– Tolleranza di potenza positiva: 0-+5W
– La doppia ispezione completa dell’impianto elettrico assicura che i moduli siano privi di difetti
– Classificazione dei moduli per corrente al fine di ottimizzare le prestazioni del sistema
– Resistenza al degrado da potenziale indotto (PID)
Certificazioni
– IEC 61215, IEC 61730, UL1703, omologazione CEC, MCS e CE
– ISO 9001: 2008: Sistemi di gestione qualità
– ISO 14001: 2004: Sistemi di gestione ambientale • BS OHSAS 18001: 2007: Sistemi di gestione della salute e della sicurezza sul lavoro
– Politica ambientale: Siamo la prima azienda fotovoltaica in Cina ad aver completato il programma di valutazione dell’impronta di carbonio di Intertek e ad aver ottenuto il Green Leaf Mark per i suoi prodotti

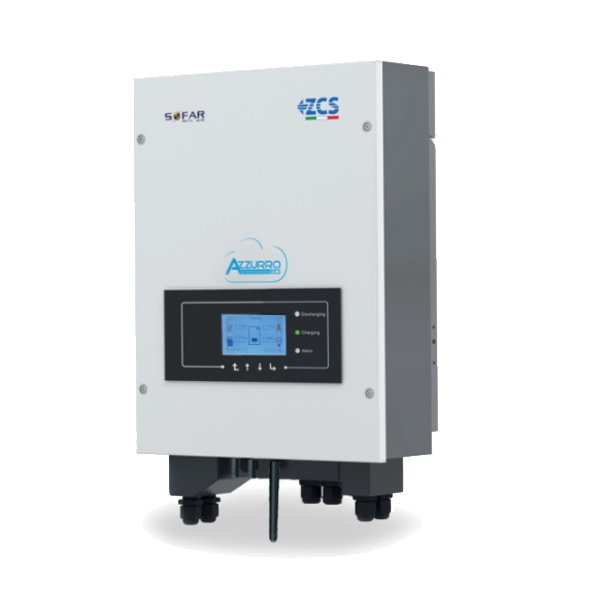

1 inverter ZCS AZZURRO HYD 3000 ES – INVERTER IBRIDO PER ACCUMULO 3000W
La soluzione per accumulo Inverter Ibrido ZCS Azzurro è ideale per ottimizzare l’indipendenza energetica in ambito residenziale.
Con una potenza nominale da 3 a 6kW ed una capacità in accumulo fino a 30kWh, si adatta ad ogni tipo di esigenza sia in retrofit che su impianti di nuova costruzione.
Gli inverter della famiglia HYD sono estremamente flessibili e, oltre a lavorare in modalità ibrida, possono essere configurati sia per la gestione del solo impianto fotovoltaico sia per la connessione in AC a servizio di un impianto esistente. In questa ultima modalità, la compatibilità è assicurata con ogni tipo di tecnologia (solare, eolica, ecc) e con ogni tipo di inverter.
Caratteristiche principali
Semplice e affidabile
– Gestione automatica dei flussi di energia da fotovoltaico, batteria e rete
– Display grafico LCD per monitoraggio in locale
– Sistema Monitoraggio remoto tramite APP o portale per la visualizzazione di consumi, produzione FV, energia immagazzinata e scambio con la rete
Installazione semplice
– Energy Meter integrato a bordo macchina.
– Non necessita di interventi sull’impianto elettrico esistente, grazie all’utilizzo di un sensore di corrente a nucleo aperto
Soluzione di scarica flessibile
– Gestione flessibile di carica/scarica in accordo con le normative locali
– Massimizzazione dell’autoconsumo fino a oltre l’80%
– Possibilità di funzionamento in modalità zero immissione in rete
– Unità compatibile sia con batterie al litio che con altre tecnologie a 48V (piombo, gel, acqua salata, etc)
Funzionalità in caso di disconnessione dalla rete
– Modalità di supporto Stand Alone, garantisce la continuità di esercizio ed il funzionamento in isola, sia da fonte fotovoltaica che da batteria, in caso di black-out elettrico
– Garanzia 10 Anni
2 Batteria KIT BATTERIE PYLONTECH US2000 4.8 KWH PLUS STAFFE ZCS E CAVI
La batteria al litio US2000B_Plus della Pylontech rappresenta l’ultima frontiera tecnologica per le applicazioni di accumulo per fotovoltaico, con la garanzia estesa a 10 anni.
La semplicità e la modularità della US2000B_Plus da 2,4 kWh di capacità la rende adatta a realizzare sistemi di accumulo di piccole e grandi capacità ed ampliabili secondo le esigenze energetiche attuali e future.
La potenza massima di carica a scarica in istantanea da 4,8 kW e la profondità di scarica fino al 90% la rende adatta ad applicazioni dove sono presenti forti spunti, come pompe di calore o fornelli ad induzione.
La tecnologia al litio di tipo LFP presenta anche i seguenti vantaggi:
life cycle più lungo, che supera i 6000 cicli, corrispondenti a circa 11 anni di lavoro, con capacità a fine vita pari all’80%;
la struttura molecolare interna delle batterie LFP è più stabile e quindi più sicura, consentendo un aumento della temperatura di combustione pari a 600 °C rispetto ai 300 °C relativi a NMC e LCO;
sono facili da espandere per ottenere storage di dimensioni importanti;
maggiore profondità di scarica (DOD 90%);
design compatto e modulare che permette una facile installazione / aggiornamento;
possibilità di operare in diverse condizioni di temperatura;
BMS avanzato che consente di segnalare allarmi in tempo reale.
1 Quadro DC QUADRO DI CAMPO 2 STRINGHE 2 USCITE 600V CON SEZIONATORE
1 Quadro AC QUADRO DI CAMPO 2 STRINGHE 2 USCITE 600V CON SEZIONATORE
2 Kit struttura di fissaggio KIT FISSAGGIO COMPLETO CON PROFILATI STANDARD PER 6 MODULI CON CORNICE composto da:
24 Staffa di fissaggio (da selezionare in base alle caratteristiche del tetto e delle tegole)
